OEM + KUNDENSPEZIFISCHE SYSTEME

Individuelle Medienverteilblöcke der Firma Lüdi – Innovativ, platzsparend und langlebig

Wir sind spezialisiert auf die Konstruktion, Auslegung und Fertigung kundenspezifischer Gasverteilblöcke, massgeschneidert an die Anforderungen der Gasversorgung ihrer Anlage.

Ob mit zentraler oder mehrfacher Gaseinspeisung, wir setzen Ihre Bedürfnisse an eine hochkompakte und hoch integrierbare Systemlösung gerne um. Unsere Produkte sind aufgrund der Monoblockbauweise besonders platzsparend, Montagezeiten beim Einbau in ihre Anlagen werden dadurch auf ein Minimum reduziert.

Mit hochqualitativen Mikro-Filterelementen von 0.1 μm garantieren wir eine partikelfreie und damit betriebssichere wie auch langlebige Gasversorgung. Eine Hohe Versorgungsqualität und geringster Wartungsaufwand sind dadurch gewährleistet und wir verringern die Downtime der Anlage und senken Betriebs- und Unterhaltskosten. Jeder Verteilstrang kann mit spezifischer Druckregelung und bei Bedarf mit Leistungsbegrenzung ausgestattet werden. Die Druckregelungen können sowohl festeingestellt als auch mit variabel einstellbaren Druckregelgriffen ausgeführt werden.

Bei unseren Druckreglern setzen wir auf höchste Präzision in allen Druckbereichen für maximale Prozesssicherheit der zu versorgenden Anlage. Umschalten, Absperren sowie Entlüften von Gassträngen realisieren wir gerne mithilfe von robusten elektrischen Schaltelementen. Dies ermöglicht unseren Kunden eine unkomplizierte und betriebssichere Integration in teil- oder vollautomatisierte Anlagensteuerungen.

Technische Features H.Lüdi – Monoblocksysteme

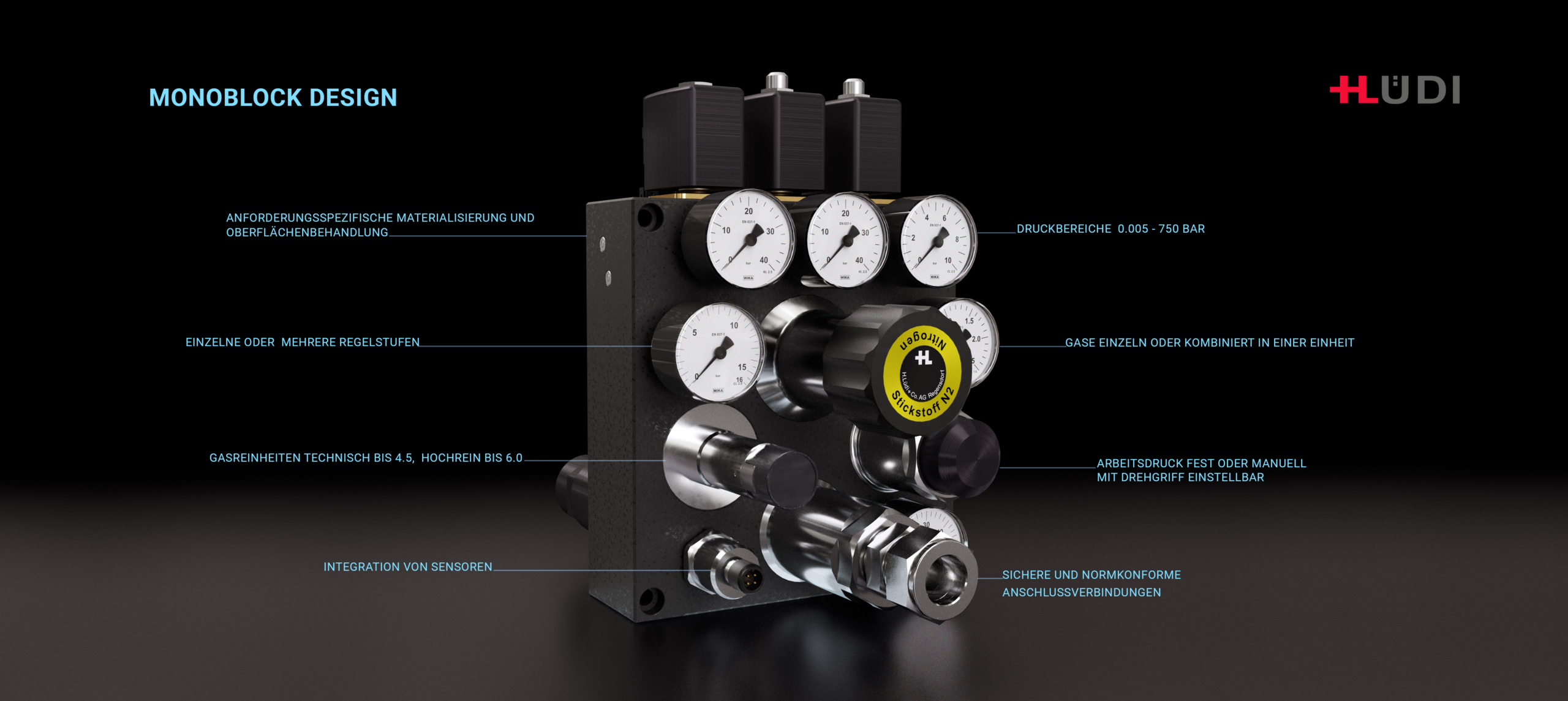

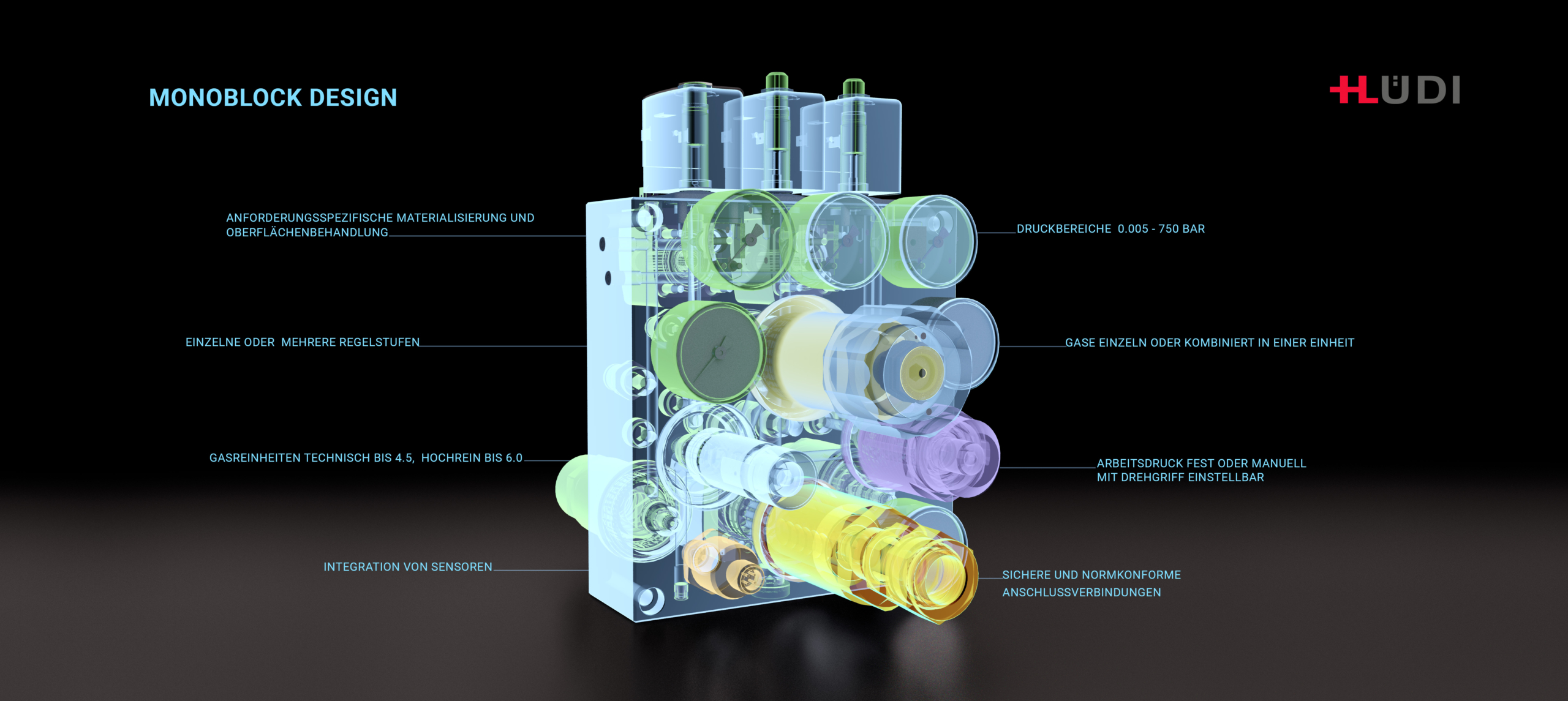

Monoblock Design
1. Kundenspezifisches Engineering – zugeschnitten auf die Anwendung (Basis Schaltbild oder Funktionsbeschrieb Kunde)
2. Für den Einsatz in allen Gebieten der Industrie, Forschung und Medizin
3. Anforderungsspezifische Materialisierung und Oberflächenbehandlungen.
4. CNC-gefertigt in höchster Präzision.
5. Realisierbar als «single unit» oder modular erweiterbar
Regelstufen und Druckbereiche
1. Einzelne oder mehrere Regelstufen
2. Hochpräzise Regelung von Gasen – vordruckunabhängig
3. Druckbereiche zwischen 0.005 – 750 bar
4. Einzelne oder mehrere Ein- und Ausgänge
5. Gase einzeln oder kombiniert in einer Einheit
Reglertypen
1. Gasreinheiten technisch bis 4.5, hochrein bis 6.0
2. Niederdruck (<= 2 bar), Normaldruck (2-30 bar), Hochdruck (30-750 bar)
3. Normalleistung, Grossleistung
4. Kombinationslösungen
Überwachung / Steuerung
1. Analog und / oder digital
2. Integration von Sensoren wie z.B. digitalen Druckmessumformern
3. Steuern und Entlüften mit Magnetventilen.
4. Anbindung an externe Schnittstellen realisierbar
Regler Bedienung
1. Arbeitsdruck manuell mit Drehgriff einstellbar
2. Arbeitsdruck fest eingestellt
Anschlüsse
1. Sichere und normkonforme Anschlussverbindungen
2. Zugeschnitten auf Kundenanforderungen für einfachste Montage
Beschriftung
1. Laserbeschriftung kundenspezifisch (Artikelnummern, Seriennummern, Druckbereiche etc.)
