Lösung ist das variable Konzept von HL-X-LAB: modulare Infrastruktur.

Das Labor welches heute geplant wird, muss die Anforderungen von morgen erfüllen.

Get started

SYSTEM-DESIGN HL-X-LAB™ / HL-X-SPACES™

HL-X-SPACES™ //  Labor 4.0

HL-X-SPACES™ ist ein Designprinzip, ursprünglich entwickelt für die effiziente Raumerschliessung von Laboren, 1:1 gültig für Gebäude mit Office- & gemischten Nutzungsflächen und unterschiedlichen Leistungsanforderungen.

Es ist in spezifischen Ausführungen für Büro und Laboranwendungen definiert als HL-X-OFFICE und HL-X-LAB.

HL-X-SPACES™  realisiert als ERSTES System das LABOR 4.0, ein vollständig vernetztes und  und digitalisiertes Labor in dem jede Komponente extern steuerbar und monitored ist.

HL-X-SPACES™ deckt alle Anforderungen bezüglich einer flexiblen Raumaufteilung und nachhaltigem Betrieb ab:

  • Raumaufteilung je nach Verwendungsziel:  Infrastruktur-Grundausrüstung oder schon spezifiziert
  • Raumeigenschaften: Erfüllung ALLER Ansprüche, die man an einen Raum haben kann; die Qualität von HL-X-SPACES ist mit BENCHMARKS definiert.

HL-X-SPACES™ //  LABOR + OFFICE

Zukunftssichere funktionale Gebäude: variables Raumdesign Inside-Out

HL-X-SPACES ermöglicht die Entwicklung von funktionalen Gebäuden bei denen die Gebäudehülle gegeben ist und die weitere Struktur von Innen nach Aussen geplant wird, im Sinne einer multifunktionalen und maximal energieeffizienten Architektur.

Die Logik eines holistischen Inside-Out Designs ist dabei als einzige konsequent.

Outside-In-Design ist hingegen inkonsequent, da Gewerke einzeln geplant werden und jeder Arbeitsplatz nicht nutzerspezifisch gestaltet und verändert werden kann, ohne multiplen Aufwand im Gesamtsystem zu generieren.

HL-X-SPACES ist dem gegenüber offen für alle Möglichkeiten einer zukünftigen Arbeitsplatz- und Raumnutzung und integriert mit seinem modularem Ansatz heutige und zukünftige Technologien.

Zukunftssicheres Raumdesign

Prinzipien

  • 1

    Nutzerunabhängige Planung, «Inside- Out- Methode»

  • 2

    Unspezifische Open Spaces, unterteilt nach Nutzeranforderungen

  • 3

    Konsequentes Design von Innen nach Aussen

  • 4

    HL-X-SPACES: auf besondere Nutzeranforderungen vorbereitet

AUFBAU HL-X-SPACES / HL-X-LAB / HL-X-OFFICE

Systemkern


HL-X-LAB ist ein modulares Infrastruktursystem. Es umfasst inklusive Labormedien die Stromversorgung, Zu- und Abluftkomponenten, Klimatisierung,  Raumbeleuchtung, Schallschutz sowie Raumtrennungselemente.  HL-X-LAB realisiert einen integrierten Ansatz, in dem jedes einzelne Gewerk sich in das Gesamt-Konzept einfügt und damit optimale Funktionalität, Montage und Betriebssicherheit garantiert. Achs-Module als kleinste Planungs-Elemente bilden die Grundlage für eine modulare Planung von Innen nach Aussen aus der Nutzerperspektive und Betriebslogik heraus.
HL-X-LAB bietet durch die Platzierung der Medienzuleitungen in der Modulachsenmitte eine optimale Erschliessung und beste Zugänglichkeit.

Ausführung  HL-X-LAB™   Das modulare Labor

Systemischer Ansatz


HL-X-LAB ist ein modulares Infrastruktursystem. Es umfasst inklusive Labormedien die Stromversorgung, Zu- und Abluftkomponenten, Klimatisierung,  Raumbeleuchtung, Schallschutz sowie Raumtrennungselemente.  HL-X-LAB realisiert einen integrierten Ansatz, in dem jedes einzelne Gewerk sich in das Gesamt-Konzept einfügt und damit optimale Funktionalität, Montage und Betriebssicherheit garantiert. Achs-Module als kleinste Planungs-Elemente bilden die Grundlage für eine modulare Planung von Innen nach Aussen aus der Nutzerperspektive und Betriebslogik heraus.
HL-X-LAB bietet durch die Platzierung der Medienzuleitungen in der Modulachsenmitte eine optimale Erschliessung und beste Zugänglichkeit.

Modularität

Die integrierte Raumversorgung der Firma Lüdi verfolgt mit Modularität in allen Gewerken einen holistischen Ansatz und ist in einer Basiskonfiguration verfügbar sowie mit optionalen Komponenten individualisierbar. Dies ermöglicht höchste Agilität.

Erweiterbarkeit  Das Deckenträgersystem ist erweiterbar (zB. für integrierte Raum-in-Raum-Lösungen, Bürozonen, Gangzonen), ebenso Medienzuleitungen und Medienträger.
Vorfertigung Systemelemente vormontiert: Deckenraster, Lüftungskanäle, Beleuchtung, Medienzuleitungen, Verteilerblöcke (Medien) Abgangsboxen (Strom & IT),

Die Komponenten werden per Baukastensystem  (Plug`n Play) vor Ort, parallel
montiert. Spanende und stauberzeugende  Verfahren gibt es nicht,
auch nicht bei Nachinstallationen im laufenden Betrieb. Zero Downtime

Anpassbarkeit an Bautolereanzen Individuelle Einstell- und anpassbarkeit Deckenträgersystem, Nivellierung per Laser.
In sich ist die Deckeninstallation hoch präzise.
Masshaltigkeit Module  ISO 9001, Maschinenbau- Standard

Integrale Ausführung

Das integrierte Raumversorgungssystem umfasst in der Planung, Konstruktion und Ausführung folgende Gewerke und Elemente, die per 3D-CAD systematisch koordiniert und konstruiert werden:

Trägersystem: Deckenraster / Deckenjoche / Aufhängungen
Lüftung: Zu- und Abluftleitungen inkl. Hauptversorgungsstrang
Licht-Luftkanal, Steuerungskomponenten HL-X-VENT
Klimatisierung: Klimasteuerungseinheit HL-X-UBOX
Beleuchtung: LED Leuchtkörper in HL-X-LIGHT
Medienversorgung: Stromversorgung, IT & Kommunikation, Gase, Vakuum, Kühlmedien, Wasser
Medienzuleitungen: Leitungen und Verteiler (Ab Übergabepunkt oder inkl. Steigzonen)
Medienentnahmestelle: Mediensäulen hängend oder Power-Poles, bodenstehend, Medienkanäle
Schallschutz: HL-X-SPANEL (Schallschutz- und Luftleitpanele)
Raumtrennelemente: Raum-in-Raum Lösungen (Officenutzung oder Labornutzung bis BSL 3), Trennwände

HL-X-LAB™ KOMPONENTEN

LÜFTUNG

  • HL-X-VENT™  Zu- & Abluft-System
  • 250W/m² Wärmeabtrag
  • 2-25 facher Luftwechsel
  • Zugluftfrei
  • Plug`n Play Spot Air Extraction
  • Plug`n Play Fume Hood Air Extraction

KLIMATISIERUNG

  • HL-X-UBOX™  Kühlung & Heizung
  • HL-X-UBOX™-Option1: 254nm UV-C Anti-Virus Unit (Corona SARS V2 & Mutationen)
  • HL-X-UBOX™-Option2: HEPA Filter (H13/ H14) für Allergiker, Sauber- Reinräume, BSL3
  •  Zusatz-Kühlung: CHILLED BEAMS

BELEUCHTUNG

HL-X-LIGHT™ LED-LICHT

  • BIOADAPTIVE Biodynamisches Licht 2700-5000K @ 800-1200 Lux
  • OPTION: Minergie-Standard @ 600 Lux

SCHALLSCHUTZ

HL-X-SPANEL™

  • S-Form Schallschutzpanel:
  • Schallsschutzgrad αs 0.5-1.1

MEDIENTRÄGER

HL-X-COLUMN™

  • Medienträger ab Decke: Mediensäulen, Medienkanäle
  • Aufbau-Medienträger: Medienkanal aufgeständert
  • POWER-POLES (für HL-X-OFFICE bodenständig, Strom und IT)
  • Säulen / Doppelsäulen mit Tablaren oder Schränken

HL-X-LAB™  BENCHMARKS

Für eine vollständige Bewertung:

Qualitätseigenschaften, die sich mit anderen Systemen vergleichen lassen

Jede Infrastruktur sollte alle Raum-Anforderungen optimal erfüllen, um ein erfolgreiches Investment zu realisieren. In HL-X-SPACES™ und HL-X-LAB™ Ausbausystemen wurden die Leistungsparameter gemessen und in 8 Benchmarks erfasst. Aussagekräftige Vergleiche mit anderen Lösungen sind damit einfach zu realisieren, erfasst wurden folgende Details:

BENCHMARK: PERFORMANCE

HL-X-VENT™  Lüftungs- und Klimasystem

-250W/m2

Wärmelast

2-25 fache

Luftwechsel

PLUG & PLAY

Abzug- & Spot-Abluft

Mit HL-X-VENT  in der Basis-Version können 250W/m2 Wärmelast mit Frischluft ohne zusätzliche Kühlquellen abgeführt werden, bei 2-25 facher Luftwechselrate.

Das System besteht in der Basis aus einem mikroperforiertem Luftauslasskanal, mit optional vorschaltbarer Klimatisierungseinheit (HL-X-UBOX), die in verschiedenen Ausbaustufen angeboten wird.
HL-X-UBOX Optionen: Kühlen/ Heizen/ Anti-CoVID Ausrüstung/ HEPA-Filter

BENCHMARK: EFFIZIENZ

HL-X-VENT™  Lüftungs- und Klimasystem

  • EFFIZIENZ DANK THERMISCHER SCHICHTUNG: 30% WENIGER KÜHLAUFWAND
  • GERINGSTER STROMVERBRAUCH je EXTRAHIERTEM WATT!

BENCHMARK SICHERHEIT

MINIMALES EXPOSITIONSRISIKO GEGENÜBER KRITISCHEN EMMISIONEN, NIEDRIGE QUER-KONTAMINATION

EXPOSITIONS-RISIKO

Standard-LÜFTUNG, Exposition  = 3.54ppm (Durchschnitt, Mischluft)
HL-X-VENT, Exposition  = 2.37ppm (in Kopfhöhe)  (-30%! gegenüber Mischluft )

KONTAMINATION / ERHOLZEIT

HLüdi-Lüftung-Sicherheit
HL-X-VENT, Querkontamination
Die gegenläufig rotierenden Luftwalzen veringern Querkontaminationen
HL-X-VENT, Erholzeit
Erholzeit (validiert): -30%! gegenüber Standardlüftung

BENCHMARK SICHERHEIT

ANTI PATHOGEN-SCHUTZ: Elimination von Corona-SARS 2 sowie anderer Viren, Keime & Pathogene per 254nm UV-C-Licht

HL-X-UBOX™ OPTION: ANTI PATHOGEN-MODUL

BENCHMARK: NACHHALTIGKEIT

THERMODYNAMISCHES DESIGN &  BEDARFSGESTEUERTES KLIMA

EFFIZIENTE LÜFTUNG

Das höchste Nachhaltigkeits-Potential in Laborgebäuden liegt in der Belüftung, Kühlung und Heizung als den energieaufwendigsten Prozessen im operativen Betrieb.
Mit HL-X-LAB™ wird sowohl in der Laborlüftung als auch in der optionalen Laborheizung und -Kühlung jeweils bis zu 30% Energie im Vergleich zu anderen Systemen eingespart!

Das Energie- und CO² Einsparpotential im Laborgebäude kann darüber hinaus durch den Einsatz von «Smart-Controls»  noch weiter optimiert werden. Die dafür notwendigen Daten sind über das Gebäudeleitsystem verfügbar und Bestandteil des Labor 4.0 (HL-X-LAB SMART).

KLIMA NACH BEDARF //  HL-X-UBOX

DIE GESAMTE LUFTVERSORGUNG IST BEDARFSGESTEUERT,  VERNETZT UND KONTROLLIERT

Der Systemdruck wird dadurch auf ein absolutes Minimum reduziert, mit Zuluft <1hPa am Laboreingang. Ausserordentlich ist die Energieeinsparung im Wärmelastabtrag gegenüber Mischluftventilation durch geringere Volumenflussrate, mehr im Benchmark Performance , Grafik ΔT = 8 KELVIN.

BENCHMARK: KOMFORT

KOMFORT-KLIMA

Das mit HL-X-VENT™  bereitgestellte Klima ist von höchster Qualität. Dank dem mikroperforierten Licht-Luftkanal profitieren Nutzer von gleichmässigen Temperaturen im gesamten Arbeitsbereich sowie geringsten Luftgeschwindigkeiten ohne Zugluftrisiko.

Die Zugluft betreffend bedeutet das Luftgeschwindigkeiten zwischen 0.05 und 0.3 m pro Sekunde. HL-X-LAB™ stellt damit den Benchmark heutzutage verfügbarer Lüftungssysteme!

ARBEITSPLATZTEMPERATUREN

ZUGLUFTRISIKO-FAKTOR

Die weissen Spots im Bild zeigen Areale mit einer Luftgeschwindikeit von v < 0,05 m/s, das bedeutet: kein Zugluftrisiko überhaupt.

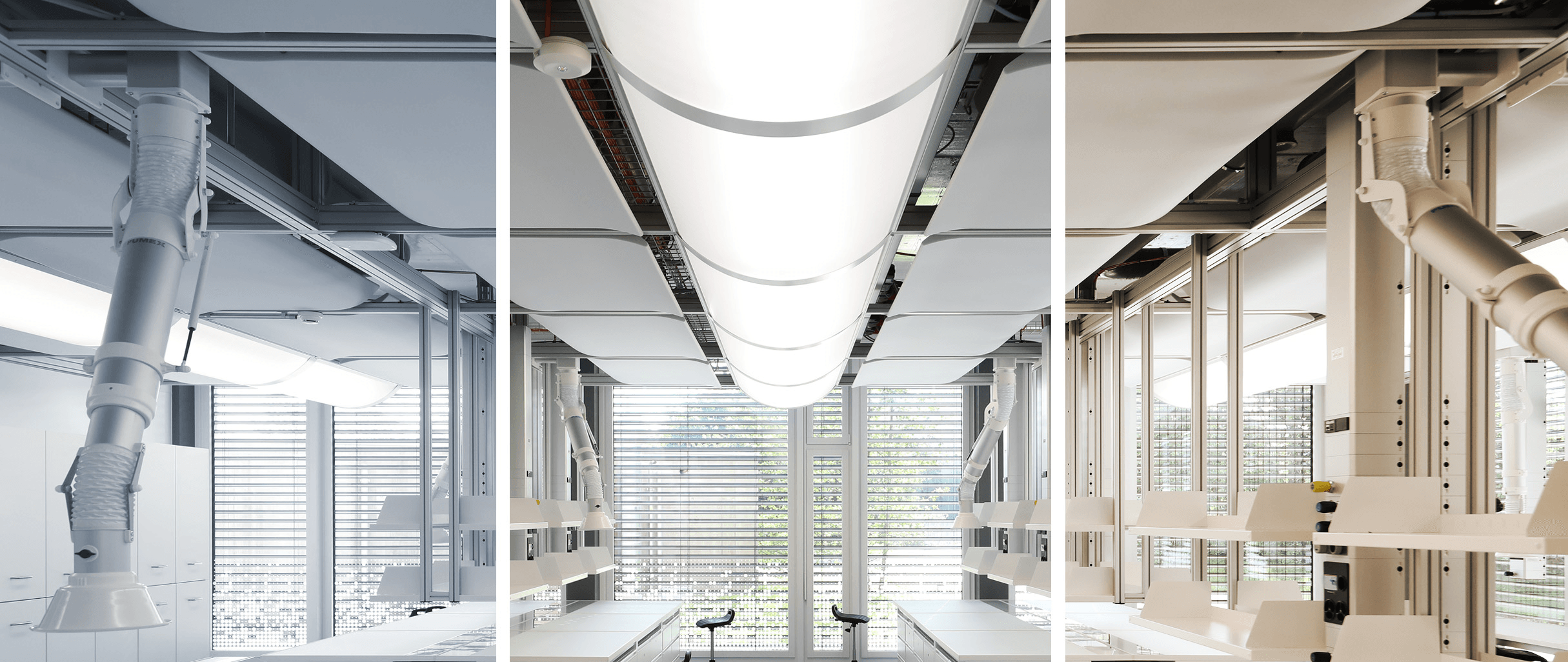

KOMFORT-LICHT

TAGESLICHTCHARAKTER & BRILLIANZ, OPTIONAL ALS BIODYNAMISCHES LICHT

HL-X-LIGHT™: MINERGIE LED-Licht mit <10W/m² @600lx  bis BIODYNAMISCH ADAPTIV @ 1200lx

KOMFORT-AKUSTIK

HOCHEFFIZIENTE SCHALLDÄMMUNG, MINERALFASERFREI

SCHALLABORPTIONSGRAD αS von 0.5 -1.05  bei 250-6300 Hz

BENCHMARK: AGILITÄT

EINFACHE ANPASSUNG AN NEUE NUTZUNGSANFORDERUNGEN

NEUE NUTZER > NEUE ANFORDERUNGEN > NEUE WORKFLOWS!

HL-X-SPACES™ passt sich adaptiv an: mit verschiedenen Medienträgern, Raumtrennungen, Klimatisierungs- und Beleuchtungs-Optionen. In Zero Downtime.

BENCHMARK PROJEKTABLAUF

NEUBAU 2000 m2 LABORFLÄCHE

          • Frühestmögliche Koordinationssicherheit
          • um 25 % -30 % verkürzte Bauzeit  durch gewerkeübergreifende Planung, Vorfertigung und modulare Parallel-Montage

BENCHMARK: TOTAL COST OF OWNERSHIP/ TCO

Das Investment in HL-X-SPACES™ ermöglicht:

25-33% reduzierten Energie- und CO₂ -Verbrauch aufgrund der spezifischen Hardware und Steuerungs-Software.

Daraus resultierend, bis zu 30% geringere Gesamtkosten!
